01—號角波導簡介

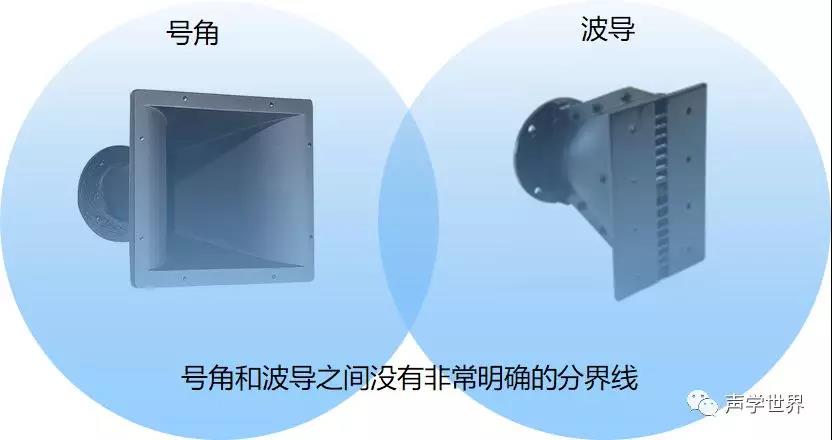

號角和波導之間沒有非常明確的分界線
號角和波導的主要作用：
•通過增加聲負載來提升效率
•指向性和聲壓覆蓋控制
02—直接輻射揚聲器和帶號角壓縮高音的效率對比
•帶號角壓縮高音有點類似功放，放大輸入信號。
•設計上的問題(聲場諧振等)或者物料和裝配的公差也同樣很容易成倍地反應到最終的頻響和失真上。
03—韋伯斯特方程
平面波方程
•韋伯斯特方程是針對平面波傳播推導得到的
•方程基于的某些假設偏離了真實號角中聲波傳播

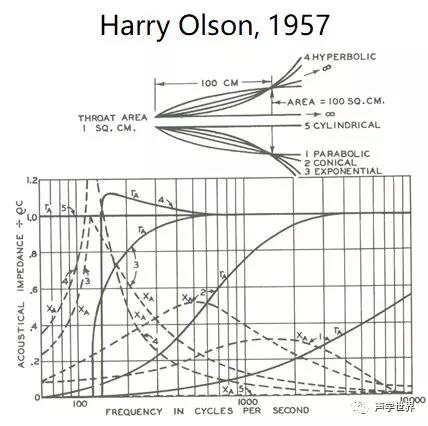

04—無限長號角聲阻抗
雙曲線號角的聲阻抗最優，拋物線號角的聲阻抗最差
05—有限長號角聲阻抗
06—恒指向性號角
號角波束寬度
07—號角聲傳播非線性

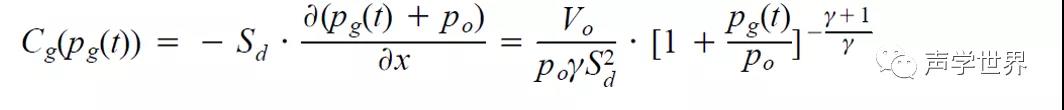

在高聲壓的情況下，空氣變得更"硬"，聲速也將增加。聲速C=C(p)。這是號角聲場非線性的主要來源，也稱之為聲傳播失真。

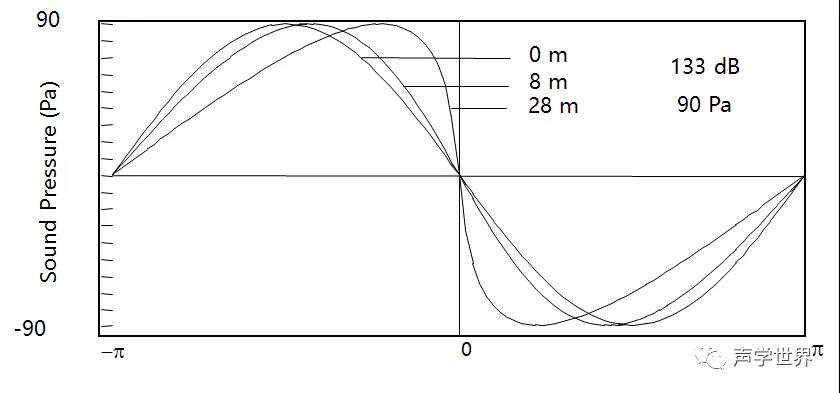

上圖是仿真在行波管中(聲壓幅值不變)，高聲壓下不同距離接收到的聲波波形。可以看出，距離越遠，波形畸變越嚴重。由此可以看出，在可行的前提下，號角長度應該盡可能短，以降低失真，尤其是高聲壓下的失真

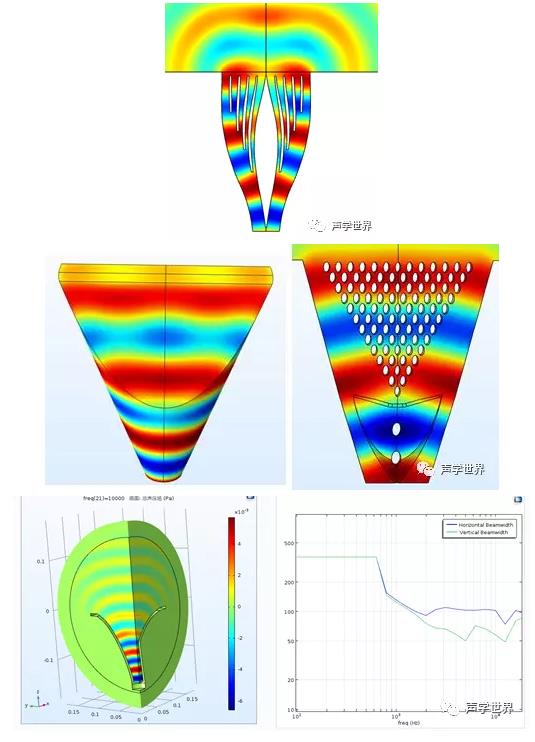

08—號角波導仿真

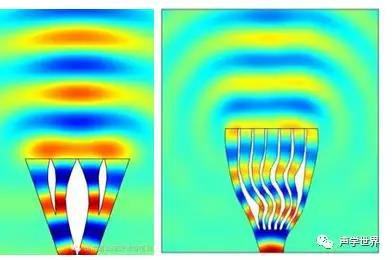

•優化線陣列上的波導管
•計算恒指向性號角波束寬度

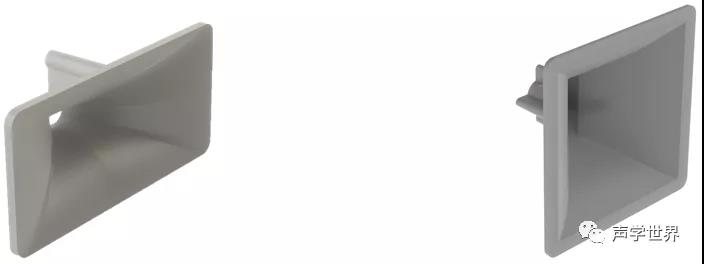

09—號角波導一體的樣品

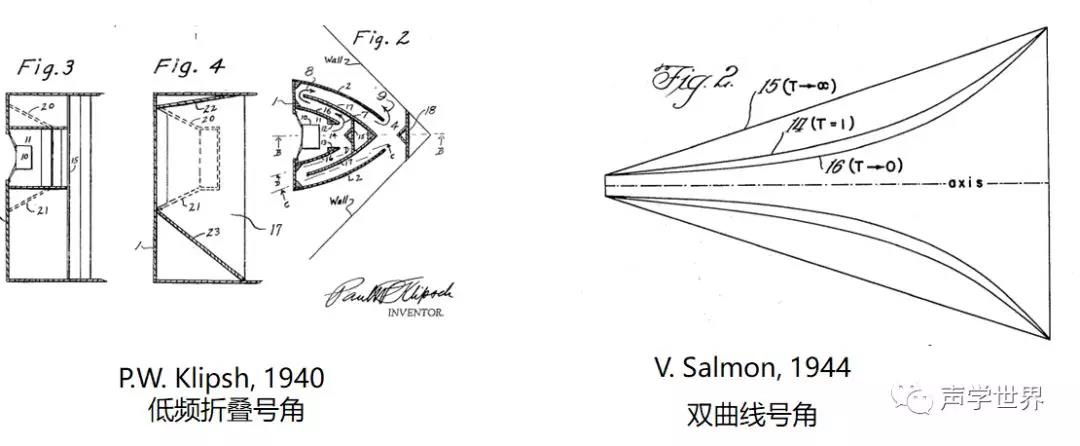

10—號角演進
11—波導演進

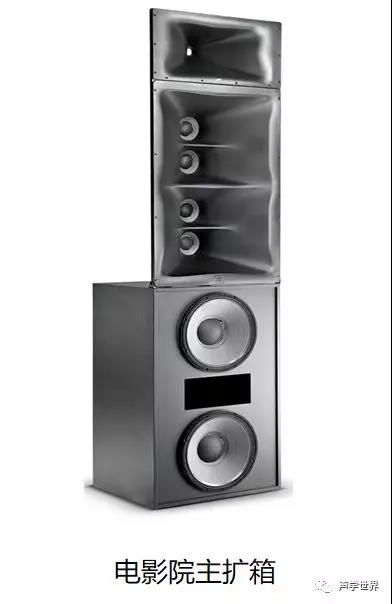

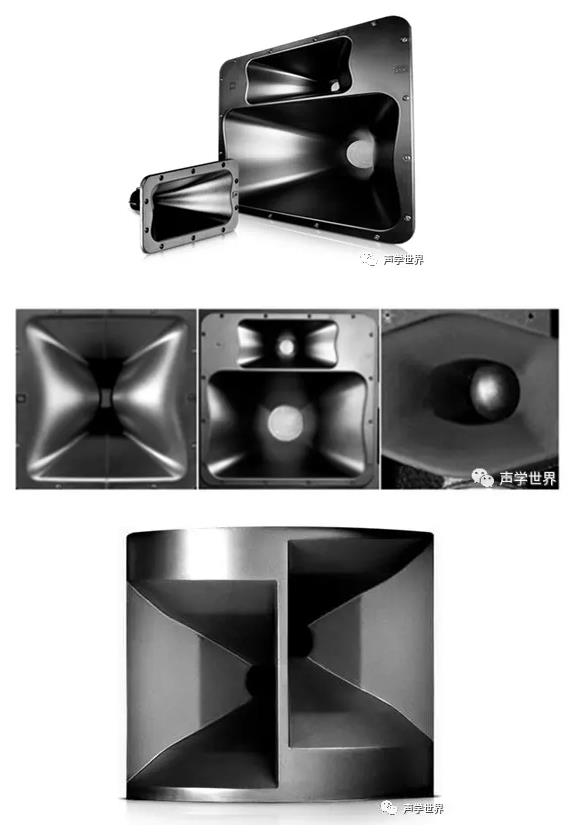

12—JBL號角

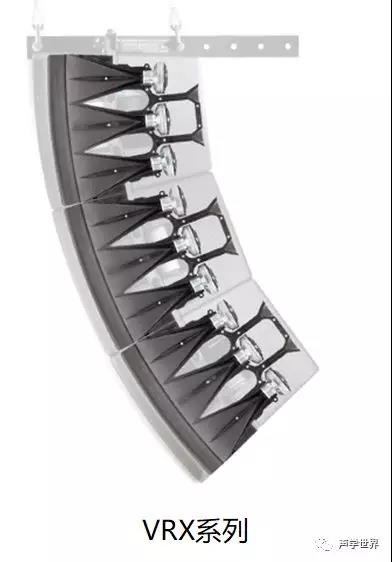

13—JBL波導
|
