近年來在長距離音頻傳輸方面，模擬的傳輸方式越來越受到詬病，長距離傳輸容易產生噪聲，布線難度大，一條信號線只能傳輸一路音頻，導致后期維護檢修成本大。因此數字音頻技術應用越來越多，Dante數字音頻傳輸技術是一種基于3層的IP網絡技術，為點對點的音頻連接提供了一種低延時、高精度和低成本的解決方案，解決了傳統音頻傳輸中繁雜的布線問題，降低了成本，適應現有網絡，PROBASSCO Dante智能會議系統就是一個很好的例子。

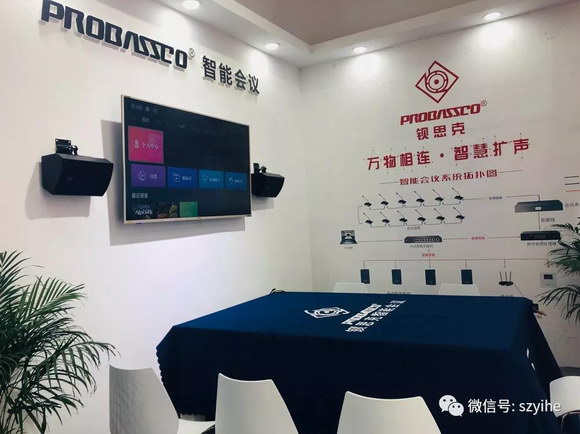

PROBASSCO Dante智能會議系統
Dante網絡音頻可以在以太網(100M或者1000M)上傳送并可以進行復雜的路由設置。與以往傳統的音頻傳輸技術相比，它繼承了CobraNet與EtherSound所有的優點，如無壓縮的數字音頻信號，保證了良好的音質效果。具備自身獨特的優勢：
1)更小的延時，可自動調節可用的網絡帶寬，以便將延時時間降低到最小。
2) 采用了IEEE1588精密時鐘協議進行時鐘同步。
3)采用了zeroconf(ZeroConfigurationNetworking)協議，利用自動配置服務器自動檢查接口設備、標識標簽以及區分IP地址等工作，無需啟動高層級別的DNS或者DHCP服務，同時節省了復雜的手工網絡配置。
4)網絡的高兼容特性。Dante技術可以允許音頻信號和控制數據以及其他不相干的數據流共享在同一個網絡中而不受干擾，用戶可以最大限度的利用現有網絡而無需為音頻系統建立專網。
5)自愈系統。為了避免意外導致的音頻傳輸中斷，Dante系統可以設定多重自我修復機制，例如時鐘丟失、網絡故障等。
6)音頻通道的傳輸模式可以是單播或是多播。
Dante數字音頻傳輸技術允許在一個以太網線上同時發送和接受許多的音頻通道，并且避免了早起解決方案的復雜性和局限性。Dante的低延遲和嚴格的同步播放，可以滿足最苛刻的音響系統的要求， 并且與現有的IT設備的兼容性非常好。和傳統的產品的不同之處是，Dante已經跨越了二層網絡通信協議，完全采用更為先進 和方便的IP三層通信協議并且可以通過對Firmware的升級，直接過渡到AVB(AudioVideoBridging)協議，這是非常重要的一步。
Dante數字音頻傳輸技術依靠其自身強有力的優勢廣泛應用于專業音響行業、廣播系統、電話會議系統、樓宇智能音頻系統、大型運動會等行業。Dante網絡音頻技術代表了當下音頻傳輸技術的發展方向。
大型廣場擴聲漢山廣場室外擴聲系統
• 項目簡介與分析
漢山廣場是觀賞漢山夜景燈光秀的主要場所，其音樂和山頂燈光秀結合。整個廣場面積約64萬平方米，其中擴聲區域南北長約400米，東西寬142米至240米。用戶要求整個廣場聲壓足夠大，站在每個地方聲音大小都差不多。
• 項目的平面效果圖
• 設計思路—音箱選擇：
根據國家室外擴聲一級設計標準，最大聲壓級≥105DB，聲場不均勻度≤8DB。一禾科技項目設計團隊經過實地考察及計算機模擬設計測試確定該室外擴聲系統設計方案，擴聲系統采用了8組雙12寸外置三分頻室外防水線陣列作為擴聲音箱，主舞臺兩組線陣及4只流動返聽，觀眾區部分六組線陣列音箱，每組線陣音箱均采用4只全頻加2只超低頻音箱。每只音箱的靈敏度106DB/W/M,額定功率2000W，每只音箱的最大聲壓級可達到139DB,在傳輸80米后仍能達到118DB的聲壓級，聲場不均勻度可以控制在8DB以內。保證項目安裝調試完成后能達到國家音樂擴聲一級標準。
• 控制方式設計：
現場設置一個中心機房控制室，中心機房到最近的線陣音箱接近50米，最遠的線陣音箱接近250米，所以功率放大器不可能放置在中心機房。因此一禾科技建議在舞臺兩側和整個廣場設置8個設備放置區域，8個設備放置區域作為信號處理室和功放室，靠近8組線陣音箱，以保證從功放到音箱的距離盡可能的短，避免線路上的損耗。8組線陣音箱，每組由4只全頻和2只超低音箱組成，因此每組線陣有14路信號需要單獨處理，總共有112路音頻處理信號和112路功率放大信號需要傳輸、處理。

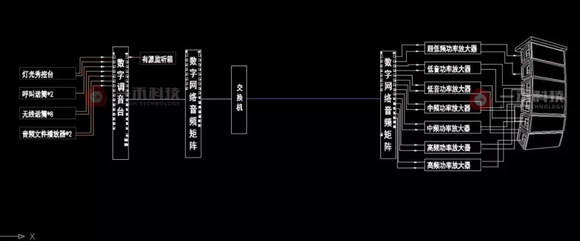

• 系統架構設計：
如果還采用模擬擴聲系統架構，將有112條音頻信號需要被傳輸、處理、調節，平均每條線路長度超過100米，最長的將近200多米。信號衰減、干擾、高施工成本、備份復雜、無法監控每條線路的信號傳輸狀況。所以整個系統采用1臺32路帶DANTE的數字調音臺作為信號混合、分配、初步放大。9臺數字音頻處理器作為信號處理的主架構，中心控制機房1臺，8個設備放置區域各一臺，對每組線陣進行分別、單獨處理。全部采用DANTE數字信號光纖傳輸，避免在信號傳輸上信號丟失和信號衰減。從中心機房到8個設備放置區域，每個區域只需要放置兩條光纖線即可實現信號的傳輸與備份，從而保證的信號傳輸質量、簡化施工難度、節約施工成本。
|
