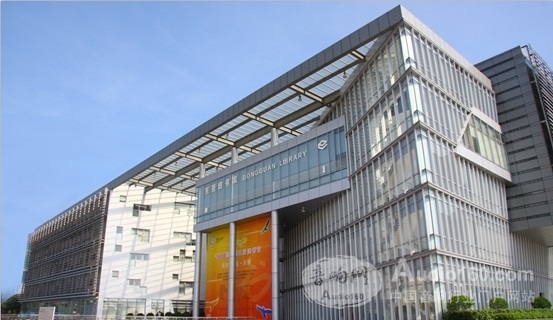

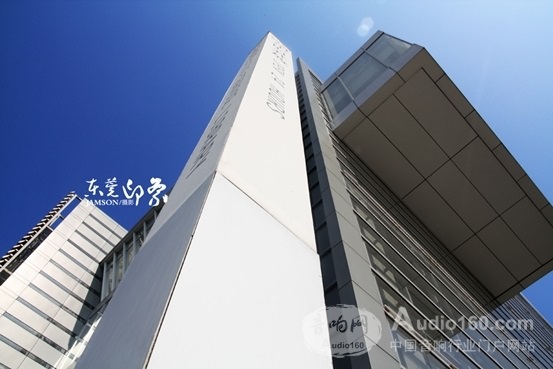

東莞圖書館新館位于新城市中心廣場內，是東莞文化標志性建筑設施之一。總建筑面積為44654平方米，投資1.73億元，是一個集文獻借閱、信息咨詢、培訓教育、學術研究于一體的大型綜合性現代化圖書館。新館的建筑俯視效果形成“I”、“E”兩個字母，集中體現圖書館作為高科技“e時代”信息中心的整體特征；建筑形象簡潔而有力，蘊含著“知識就是力量”的深刻文化內涵。新館共6層，地上5層，地下1層，分圖書館功能區和購書中心區兩大區域，整體外觀造型注重形體的均衡和完美，將建筑物、道路、綠化系統和外部空間環境構筑成一個完整的有機整體。
新館采用開放靈活的藏、借、閱、查一體的新型服務模式，除了特定的文獻或特殊的文獻，藏書全部對讀者開放，現有館藏紙質文獻80余萬冊、電子圖書20多萬種、電子期刊7000余種，提供閱覽座位3000個，網絡節點2600余個。新館設置了20多個讀者服務窗口，包括漫畫圖書館、兒童天地、新報新刊閱覽室、電子服務區、IT圖書館、粵劇圖書館、圖書借閱區、衣食住行圖書館、東莞書屋、臺灣書屋、古籍閱覽室、參考閱覽室、多功能報告廳等等，開展外借、閱覽、咨詢、參考、網絡信息、視聽等服務，舉辦講座、培訓、展覽、學術交流、讀者沙龍等活動。還專門設立了視障人士閱覽室和殘疾人服務區，關注到了弱勢群體的利益及需求；電子自動存包柜和讀者自助借還處，則可讓讀者充分感受到人性化的服務。此外，為方便讀者和完善圖書館功能還設有購書中心、咖啡廳、餐廳等配套服務設施，使讀者到館學習、研究、活動、休閑各得其所。
此次東莞惠威音響燈光工程有限公司（簡稱“東莞惠威”）與東莞圖書館攜手合作的是位于二樓東莞學習中心的錄音室和影音室。由于社會的信息時代化的發展，人民在繁忙之余能夠更好的利用多余的時間去聆聽，學習或者更專業的娛樂自己的愛好。錄音室的創建是一個很好的證明，而影音室方面更能很好的提供給了讀者們的觀賞電影或者文學交流活動提高便利，以及邀請專家們的交流等等
錄音室：個人錄音 個人音樂制作 課件制作以及讀者錄播
影音室：電影觀賞 文學講座交流 會議錄播以及專家授課
以上是兩者功能的體現，從一開始甲方的要求，到我司的最好商討方案的分析，可看出幾點：
一：專業化
二：多功能化
三：信息以及簡捷化
首先從第一點分析：專業化，甲方的要求不再是簡單的電腦錄播（一個普通的話筒，一個簡單的臺式電腦）以及簡單的兩聲道電影播放，而是要求兼容專業化的音樂制作，以及課件的錄播和讀者愛好文學之類的文學朗讀錄音。并且電影觀賞方面要求：THX或者Dolby Pro Logic IIx 達成標準的：7.2聲道環繞效果.
THX Dolby Pro Logic IIx
第二點分析：多功能化，從個人單獨的錄音到專家授課的錄播以及制作成授課教件，包括讀者的個人愛好制作和多樣化的，那么對于一般的單獨系統來說，肯定是不能完成這樣多方面的要求，而且功能之多，涉及面比較廣。所以是屬于比較多元化的使用（多聲道聲學的錄播以及專業歌手 樂器等使用）
多功能化的系統軟件
第三點分析：信息和簡介化，由于甲方要求突顯電子服務區的信息化服務，并且要求操作比較便捷式，因?yàn)楝F(xiàn)在跨時代的發展，信息化是非常注重的一個對接點，再加上本身學習中心要求是給每個讀者接受到現在社會比較前端的信息知識，那么特顯出信息化的重要性和獨特性。簡介化是這快比較前提，一個好的學習空間，你不能很好的給讀者合理的去學習和比較便捷式的話，那么讀者或者用者學到的知識面就比較有局限性，所以認為信息和簡介化是這套系統非常重要的一個核心。

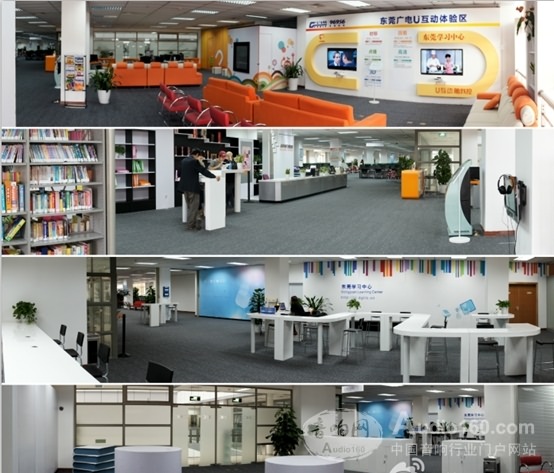

學習中心（信息化和簡介化 多元化）
綜上要求和分析，我司（東莞惠威音響燈光工程有限公司）聲學設計師和工程師們對案例詳細的做了演練和可行方案商討，并且和東莞圖書館的技術部門做了大量的對接研究工作，我們對影音室產品配置如下：
1：主擴聲:采用惠威最新系列M系列產品M808HT,組合方面包括：M808A主擴聲2只
，M808C中置擴聲 1只，M6R環繞擴聲 4只，包括惠威最新研發的15寸超低頻音箱HiVi SUB15D 2只，整套系統組合成7.2聲道
（ HiVi惠威M系列一直備受關注，也風靡市場，是廣大發燒友喜愛及追捧的發燒音箱之一。隨著HiVi日趨完善及先進的技術，再加上為滿足與日俱增的用戶需求，HiVi優秀的設計團隊和經驗豐富的電聲工程師們共同研發出新一代極品落地音箱） M808A為主箱系統形式 ： 四路四階倒相式音箱系統 單元配置 ： 低音：8英寸×2 中音：6.5英寸 高音：26mm金屬硬球頂高音和等磁場帶式高音 頻率范圍：35Hz-20kHz 失 真 度：55Hz-20kHz≤1%(2.83V/1m) 靈敏度：88dB 額定阻抗：4Ω 功率范圍：10W-300W 外形尺寸(W×D×H)：300×796×1282 mm 凈 重：71㎏(公斤/只)

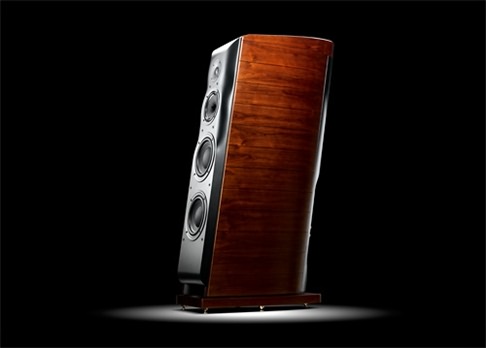

惠威808A
2：擴聲放大器，應用來自哈曼旗下的皇冠XLI系列，XLI3500 和XLI2500，其中XLI3500 2臺，XLI2500 2臺（由于XLI系列產品是最新開發出來的專業使用產品，特點就是它對聲音準確的解析。它具有清晰的高頻響應，以及結實而不模糊兼動人心魄的低頻響應。簡言之，皇冠功放出來的聲音是對聲信號極準確的再現）所以這樣很好的搭配惠威的M808犀利產品，完美的讓聲音爆發出來
XLI系列產品
3：解碼器方面，采用來自日本Denon Professional DN-500AV，在眾多的影音解碼產品中，工程設計師們從影線級別的產品選擇，再到家影系統的篩選，最后決定采用DN-500AV（由于考慮到3D和解碼方面要同步顯示，而且成本預算有限的情況下，我們通過對比效果和畫面等還原度體現，各方面綜合比較才選擇了DN-500AV）
Denon Professional DN-500AV是一款專門針對商業應用的全新音視頻環繞立體聲前級放大器，DN-500AV是一款高品質的7.1環繞立體聲和分區前級放大器，可用來代替極為成功的Denon Professional DNA7100。除了精細的音視頻功能，全新的DN-500AV還具有許多其它優質特性，如用于音頻傳輸?shù)木W(wǎng)絡接口和USB接口，前面板還配有HDMI輸入接口，便于連接便攜式的視頻設備。

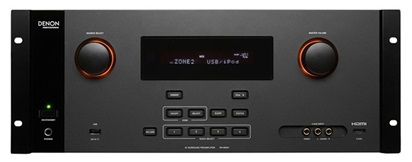

Denon Professional DN-500AV

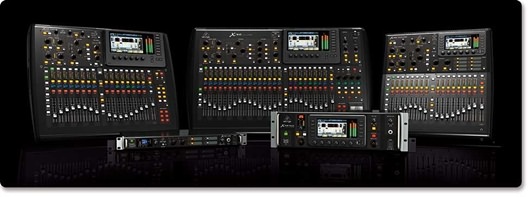

4：調音臺，百靈達的X32
做為一套完整擴聲中的靈魂設備（特別是錄音棚中）――調音臺的選擇是每個音樂人所最為慎重的。隨著現代音樂的發展使得調音臺的功能也越來越完備和強大！所以從一開始的功能選擇，再到品牌以及性價的挑選，我們最后采用了百靈達（Behringer）X32 數字調音臺，由于具有32通道，全部帶有插入點，可通過火線（這一端口在錄音使用中是一個非常好的功能）/USB擴展卡變身多通道音頻接口
與大多現場數字調音臺不同的是，BEHRINGER X32給您很強的直觀感受，功能更強大，使您不必忙于操作一大堆的旋鈕，按鍵以及菜單，而是可以更專注于您真正要忙的事。專用通道區設有17個背光的按鈕以及13個帶LED的旋鈕，可對每個通道壓縮器4頻帶均衡及眾多的其他的細微差別之處進行調整。每個輸入及輸出通道區設有背光為128*64的圖示LCD顯示屏，以便可以快速了解重要的通道信息。調音臺設有雙AES50端口，各端口都具備KLARK TEKNIK’S SuperMAC特有的48通道I/0的網絡連接能力(96個輸出輸出端)，是我們的新產品S16數字Snake和P16監聽系統的最佳拍檔。
X32的外置效果無與倫比，設有8個立體聲效果區.可模擬如KLARKTEKNIK DN780, EMT250和其他高端流行外置設備的效果。X32可運行4個高端真正立體聲混響效果的同時運行設有31頻段的圖示均衡器的通道，且不需要價格昂貴體積龐大的外設硬件。該設備配有40個處理通道和25個混音母線，可安裝在家里，舞臺上或錄音室，并可快速設置以滿足大小演出的需要。
X32特性：
•32 通道數字調音臺配有16個混音母線，6個靜音編組和8個DCA的編組
•MIDAS設計完全可編程的高保真音質的話筒前置放大器
•超高功率32比特浮點DSP具有“無限”的動態范圍，輸入/輸出無內部過載和近零延遲
•完全自動化電動100毫米推子可即時推動，功能強大的現場管理和控制的DAW
• 32×32通道火線音頻接口和USB 2.0用DAW遙控遠程控制仿真HUI和Mackie控制
•為方便處理復雜的制作，配置強大的現場管理
• 免費專業的iPad應用程序遠程操-擺脫P(yáng)C人工執勤
•高分辨率7″彩色TFT屏便于觀看的工作流組件和參數
•獨特生動的LCD屏可直觀的通道區分所有通道和總線上的狀態
•主輸出、6個矩陣總線和所有16個混音總線每個都具有插入接口、6波段參量均衡器和全動態處理
•模擬效果具有8個真實的立體聲效果處理器可模擬包括Lexicon 480L,PCM70, EMT250和 Quantec QRS等高端流行效果插件
•版本更新，包括新的效果插件可從百靈達官網免費下載
• 16個模擬XLR輸出，加上6 個線路I/O，2個耳機接口和一個集成或外置麥克風對講節
• 48路數字通道通過AES50端口，KLARK TEKNIK’S SuperMAC特有的網絡連接能力具有超低誤差和延遲
• USB A型連接器提供文件存儲和未壓縮的立體聲錄音還有節目預置和系統更新
•專用和易于使用的通道條部分直接訪問控制和圖形用戶界面，直觀的工作流程
•附加的用戶定義的控制部分允許您最喜愛的參數上即時調整
•百靈達的P-16個人監測系統加上AES / EBU立體聲數字輸出和MIDI的UltraNet連接
•網絡遠程控制，通過以太網與屏幕上的軟件編輯節目設置
•內置擴展端口音頻接口卡或數字化，網絡橋梁
•德國百靈達構思和設計
5、錄音聲卡（大腦）：AVID Mbox Pro + Protools11聲卡（采用兩個型號：8*8路和4*4路）、
聲卡最主要的就是功能之一就是對聲音信息進行錄制與回放，在這個過程中采樣的位數和采樣的頻率決定了聲音采集的質量，所以作為此項目中，聲卡這個環節的選擇至關重要，
所以我們選擇了行業領先者Avid(愛維德)
Avid(愛維德) 技術公司提供從節目制作、管理到播出的全方位數字媒體解決方案。作為業界公認的專業化數字化標準，Avid可以為媒體制作方面的專業人提供從視頻、音頻、電影動畫、特技到流媒體制作等多方面世界領先的技術手段，Avid非線編輯類產品在中國擁有大量客戶群體.國內普遍使用的是:低端的Avid Liquid和Avid Xpress Pro版本.而一些大型電視臺則使用的是Avid MC系列以及更高的產品.而且Avid已經全面支持高清信號的采編,混編。Avid 的產品用于電視制作、新聞制作、商業廣告、音樂節目以及CD，更適用企業宣傳節目和大部分的影片制作，這使得Avid成為全球領先的非線性編輯系統的制造企業。如今，基于其曾屢獲如奧斯卡、格萊美、艾美獎等殊榮的技術基礎，Avid又拓展了其在數碼媒體的共享存儲及傳播領域的應用。目前Avid不僅推出了以蘋果機為載體的工作站,為了適應目前主流的操作系統,推出了以PC為載體的工作站,建立在XP系統下的產品.
Mbox Pro 是Avid(愛維德) 一種專業級高性能音頻接口，可讓您錄制和創作最高品質的音樂和音頻。 Mbox Pro + Pro Tools 硬件/軟件套裝價值驚人，為您提供了最佳的全球業界標準 Pro Tools 軟件進行編曲、錄音、編輯和混音，并提供了一個桌面硬件接口，實現最佳音質和性能。 讓您擁有在 Mac 或 PC 上為畫面創作高分辨率音樂和聲音所需的一切工具。而我們正是對于此產品強大功能和急需的性能所以采用了Mbox Pro （8*8）系列和Mbox Pro （4*4），然后配合Pro Tools 軟件，這樣使整個系統更能促進創意的發揮,隨心所欲地工作,集成您所需的所有輸入輸出，以及更多,完美音質、功能強大,更多功能，輕松創作

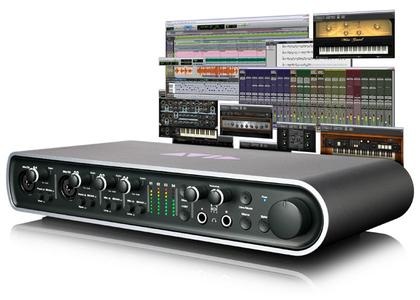

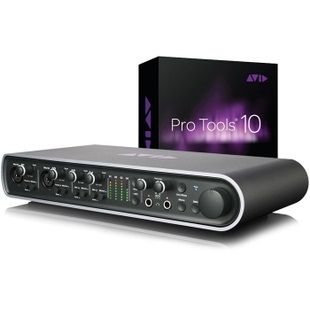

Mbox Pro + Protools11
連接并控制您的設備（8*8為例說明）：
8 x 8 同步輸入/輸出通道
4 路麥克風輸入（2 路 XLR 麥克風/DI 組合以及2 路 XLR），專業麥克風前置放大器、48V 幻象電源和高通濾波
4 路 1/4" TRS 線路電平輸入
2 路非平衡 1/4" 輔助線路電平輸入（2 路 RCA、1 路立體聲 Mini 1/8"）
6 路平衡 1/4" TRS 線路電平輸出
2 路 1/4" 立體聲耳機輸出，帶獨立音量控制
立體聲 S/PDIF 數字 I/O
1路MIDI 輸入, 1路MIDI 輸出
字時鐘 I/O
帶 Mono、Mute、Dim、Alt Source 和 Speaker A/B/C 切換控制的監聽控制部分
專用監聽音量旋鈕
FireWire 接口快速方便
專用監聽音量旋鈕
最多可連接三對音箱，以進行 A/B 監聽

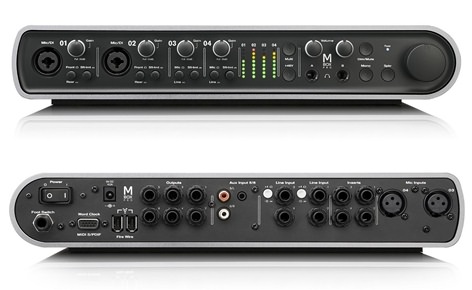

Mbox Pro （8*8）系列前后圖
由于您可以同時使用多達 8 路輸入和 8 路輸出，Pro Tools + Mbox Pro 非常適合給自己的小樂隊或中型樂團進行錄音。 各式模擬和數字輸入/輸出，方便連接麥克風、樂器、線性設備、MIDI 設備和數字設備 還可以使用四個 Insert 接口將您喜愛的外部信號處理器接到您的調音臺，踏板接口還可以控制錄音時的 Punch in（穿入）和穿出，并通過字時鐘 I/O 保持與其他數字設備的完美同步。
Mbox Pro （4*4）連接并控制您的設備
4 x 4 路同步 I/O 通道
2 路 XLR 麥克風/線路組合輸入，專業級麥克風前置放大器及 48 V 幻象電源
2 路 1/4 英寸前面板 DI 輸入，輕松操控
2 路平衡的 1/4 英寸監聽輸出
1 路 1/4 英寸立體聲耳機輸出，帶音量控制
Mbox Pro （4*4）系列前后圖
Pro Tools 軟件將促進您創意的發揮
全球最受歡迎、最先進的音樂創作與音頻制作平臺，讓您輕松編曲、錄音、編輯、音序和混音
您可以靈活將 Pro Tools 軟件與您的 Mbox Pro 配合使用，亦可完全獨立運行。
高達 96 路同步立體聲音軌，讓您應對更大、更復雜的制作項目
使用海量虛擬樂器和特效制作豐富悅耳的混音
超過 75 種專業聲音處理插件、虛擬樂器和特效，為您帶來無盡靈感和完美的混音，其中包括：
全能 MIDI 和樂譜記譜工具，助您快速輕松編曲
“彈性時間”與“彈力音調”可即時為您調整節奏、音調和時間
直接與其他 Pro Tools 用戶協作，或使用 OMF/AAF/MXF 文件交換格式，與其他音頻/視頻軟件用戶協作。
使用 Avid 及其他公司提供的 AAX 插件擴展您的創意庫
兼容 Mac 與 Windows

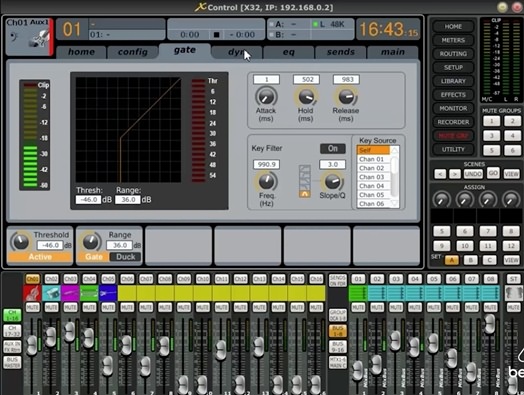

Pro Tools 軟件配合X32調臺在錄音之中

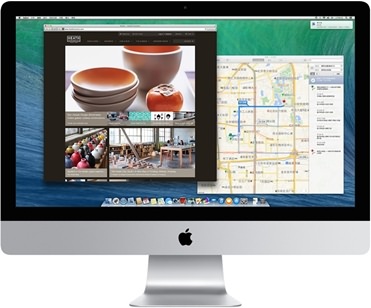

6、錄音周邊設備： TASCAM MH8 耳放(8路)、Apple IMAC做為錄音電腦提高火線接口、DBX 386 雙通道話筒前置放大器、森海塞爾 MK4錄音話筒、JBL LSR 2328 8寸專業監聽音箱、SONY 7506 錄音師用監聽耳機等系列產品
錄音周邊設備圖示

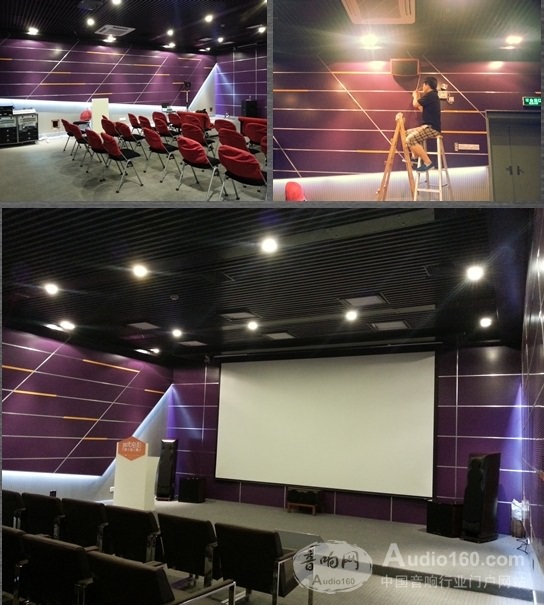

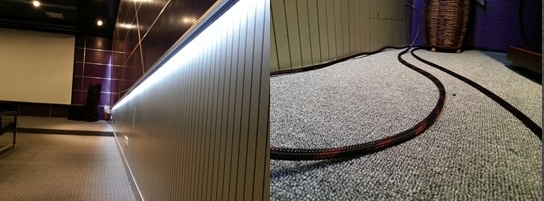

改造前 中 后階段的影音室
改造之后的展示小角

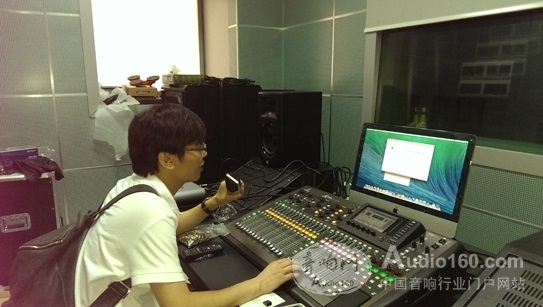

錄音設備調試中
總結：東莞惠威與東莞圖書館此次的攜手合作，從產品的最初定位開始/產品的選擇/功能要求/系統的多功能化/操作的簡潔化，一直延伸到整個項目的完工，東莞惠威工程師們用百份百的工作態度用于此項目之中，并且一直力求完美達到最好。果然，功夫不負有心人，一份汗水一份收獲，最后交接，得到甲方非常有力的肯定。從夏日的炎熱到秋日的涼意，從夏日的汗水再到秋日的辛苦收獲。東莞惠威工程師們所走的每一步，都是為了能夠更好的給予客戶滿意的答案，而也是為自己做為一個音響人的肯定和掌聲。
走在路上，你不必孤獨，因?yàn)楣陋?dú)的路上還有很多與你一樣都在默默貢獻著青春的從業者，而這一切的孤獨，都是為你在以后燦爛的人生路上一筆寶貴的財富。----送給音響行業的從業者，也送給東莞惠威人。
|
